Обратная разработка МК-87

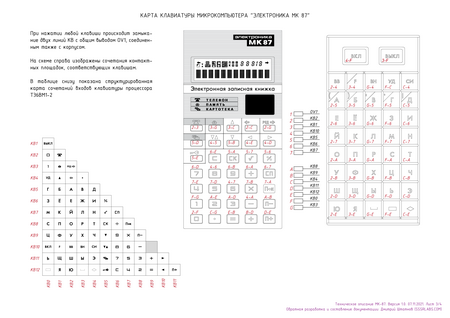

Целью проекта стояло восстановление технической документации и исследование внутренней архитектуры устаревшей модели электронной записной книжки «Электроника МК-87». Устройство редко встречается и изначально не имело подробных технических сведений. В процессе анализа были выявлены схожесть конструкции с популярной моделью МК-85, исследована распиновка контактов клавиш и изучение особенностей схемы питания, отображения и памяти.

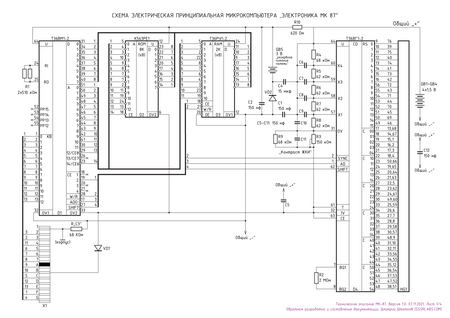

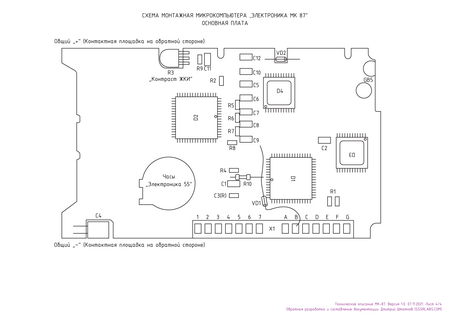

Ключевыми этапами исследования стали создание рабочей схемы, получение правильного дампа прошивки путём экспериментов с изменением формата считывания и последующего перевода строк из исходного двоичного представления в читабельный текст. Проанализированные данные помогли составить описание внутренней логики работы устройства и подготовить полноценную документацию.
Результатом стало создание в сотрудничестве с польским энтузиастом Петром Пёнтеком специализированного эмулятора MK-87, выявление ряда ранее неизвестных возможностей устройства («пасхальные яйца») и формирование набора необходимых материалов для возможного ремонта или модификации этих устройств.
Процесс продемонстрировал сложность исследований старых электронных изделий, важность пошагового подхода и необходимость творческого подхода к решению нестандартных проблем.

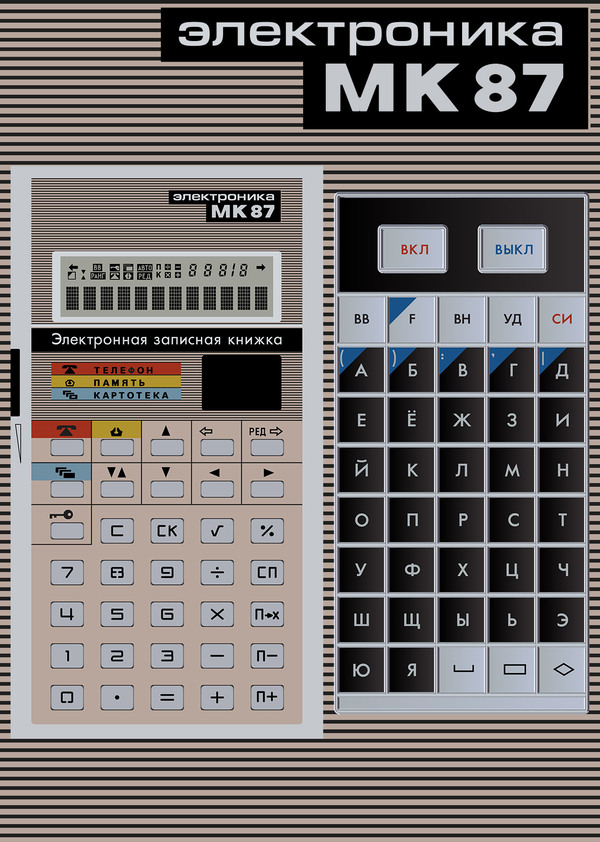

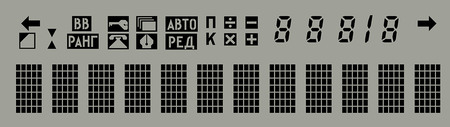

Для эмулятора был отрисован в векторном редакторе интерфейс, полностью повторяющий внешний вид панели и элементов дисплея, исследованных с помощью микроскопа.
Для отрисовки надписей передней панели и буквенной клавиатуры были проанализированы использовавшиеся в советской промышленности шрифты-клоны гарнитуры Futura и отрисованы по специализированным книгам точно соответствующие оригиналу глифы.
