Техническое задание на модуль
Цель — разработка конструкторско-технологической документации для запуска в производство рубашки.
Задачи:
- Разработка технического эскиза с описанием образца-модели
- Разработка образца-эталона
- Разработка крнструкторской документации
- Разработка технологической документации

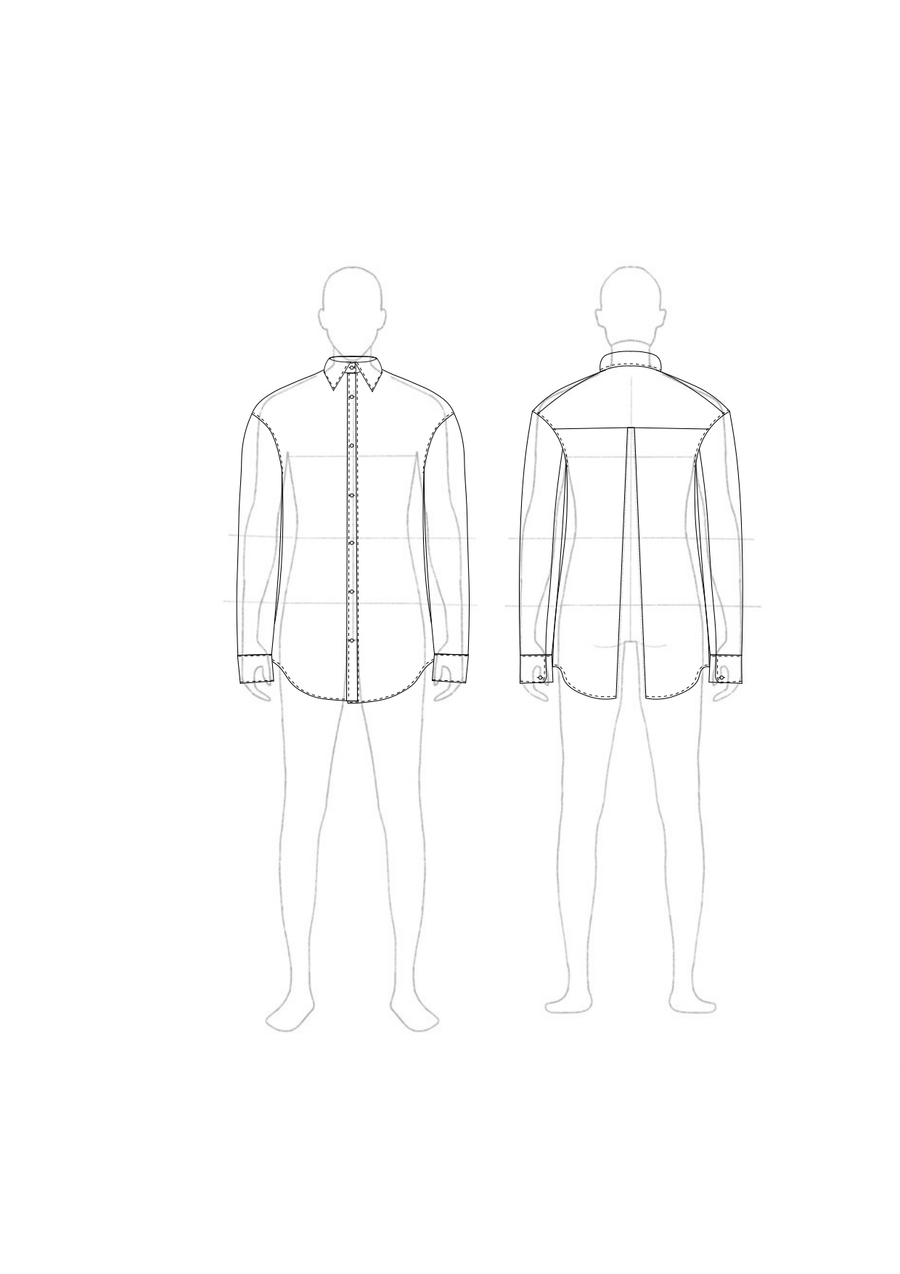

Технический эскиз
Техническое описание модели
Рубашка свободного силуэта. Предназначна мужчинам средней возрастной и 1,2 полнотной групп.
Рубашка изготавливается из хлопчатобумажной ткани Ткань осыпается, нет раздвигаемости нитей в швах. Полочка с цельнокроенной планкой, с центральной застежкой на 7 обметанных петель, 7 пуговиц. Манжет с двумя обметанными петлями, и 4 пуговицы.
Двойная кокетка на спинке. Разрезная спинка с открытым срезом. Рукав втачной, одношовный длинный, с манжетом. Воротник втачной с отрезной стойкой. Низ изделия обработан швом в подгибку с закрытым срезом.
Маркировочные данные
Раскладка лекал ткани верха
Схема узла изделия (запошивочный шов)
Схема узла изделия (втачной воротник)
