Дизайн-проект молодежного пространства, вдохновленный фильмом «Дюна» (реж. Дени Вильнев)
Интерьерные и стилистические решения в проекте основаны на визуале фильма. Он являлся главным источником вдохновения проекта.
Для реализации необходим подробный альбом чертежей, представленный ниже.
Визуализация кафе
СОСТАВ
Ведомость показывает количество листов в проекте и их наполнение, а также присутствуют общие сведения о пространстве
НАЧАЛО РАБОТЫ
Визуализация входной зоны
Перед началом работ необходимо замерить пространство, далее нужно зафиксировать что в помещении нужно убрать, а что добавить, исходя из новой концепции пространства
Обмерный план, План демонтажа, План монтажа
Далее необходимо показать планируемую расстановку мебели и оборудования, с посчитанной экспликацией помещений, функциональное зонирование пространства, а также габаритные размеры.

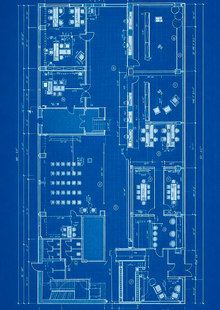

План расстановки мебели, Зонирование, План расстановки мебели с размерами
МЕБЕЛЬ НА ЗАКАЗ
В пространстве также будет мебель, изготовленная на заказ.
Например, стойка ресепшн должна отражать задумку, быть выполнена в стиле «Воды жизни», важного элемента вселенной фильма, она символизирует зарождение жизни, а в нашем случае — зарождение пространства. Чтобы учесть все нюансы, ее нужно разрабатывать на заказ.
Второй объект: Рабочий стол — модульный, он разработан для удобства сотрудников пространства, будет расположен в кабинете администрации.
Чертежи мебели на заказ: стойка ресепшн, рабочий стол; Маркировка мебели на плане
ОТДЕЛКА
Визуализация караоке
Планы отделки полов, потолков, стен
РАЗВЕРТКА

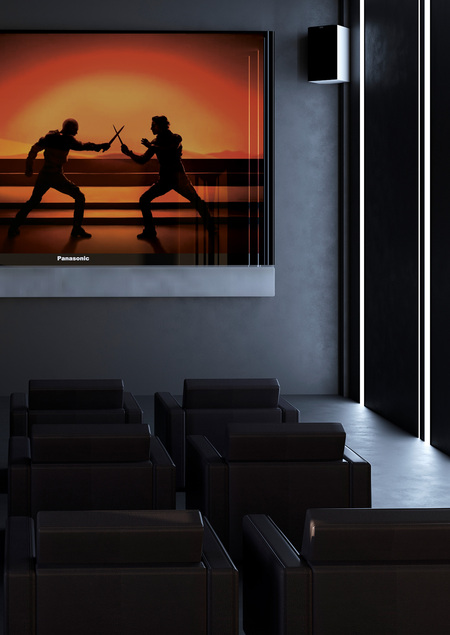

Визуализация кинозала
Развертка наглядно показывает все детали помещения: отделку стен, высоты выключателей, батарей, подоконников, экрана, розеток и т. д.
Такой план облегчит работу строителей, поскольку показывает нюансы, которые не отображены или не так очевидны на планах, показанных ранее.
СВЕТ, ЭЛЕКТРООБОРУДОВАНИЕ
Визуализация зала
План освещения. В проекте используется как трековое, так и точечное освещение. Также есть подвесные светильники, линии подсветки и люстра.
План электрооборудования учитывает в каких местах необходимы разные виды розеток для работы оборудования или комфортного пребывания посетителей.
План выключателей предусматривает мастер выключатель в зоне рецепции для удобства персонала. А также выключатели в каждом помещении.
Спецификация наглядно отображает какие виды источников света необходимо закупить.
Планы освещения, Расстановки электрооборудования, Спецификация
