В данном проекте представлен альбом чертежей проекта таунхауса в Новой Москве. Работа включает планировки, развертки, планы отделки и освещения.

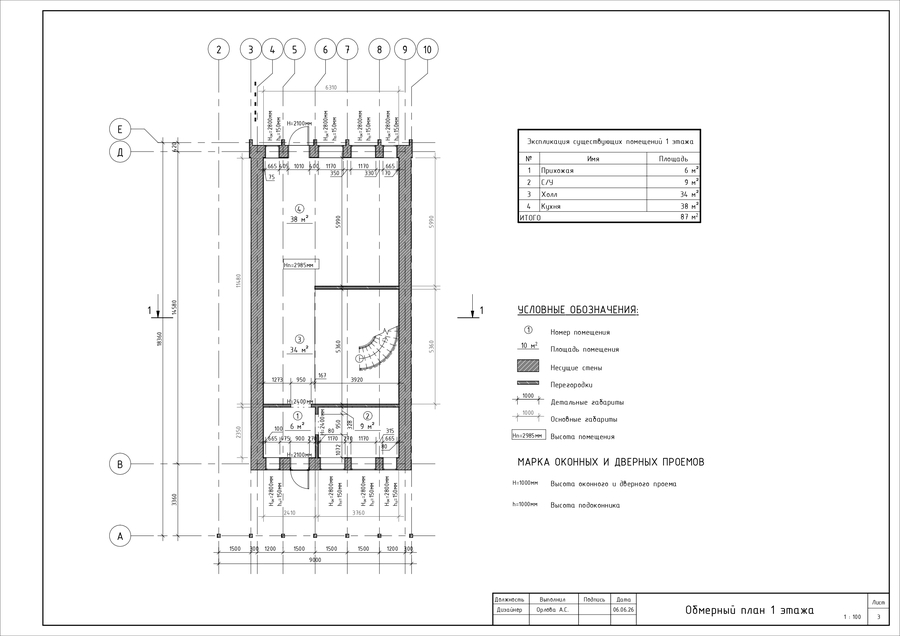

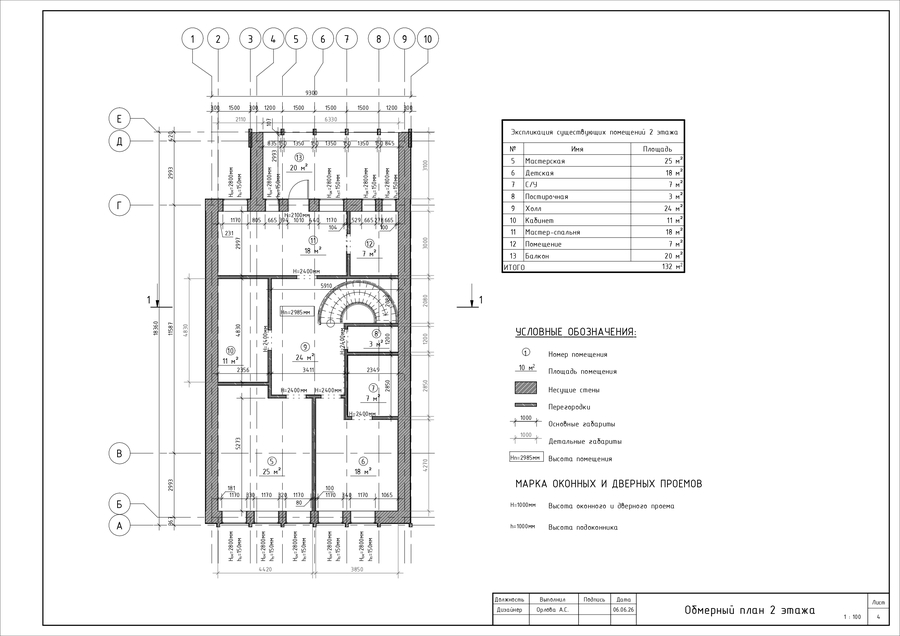

обмерные планы

Исходный размер 2481x1754

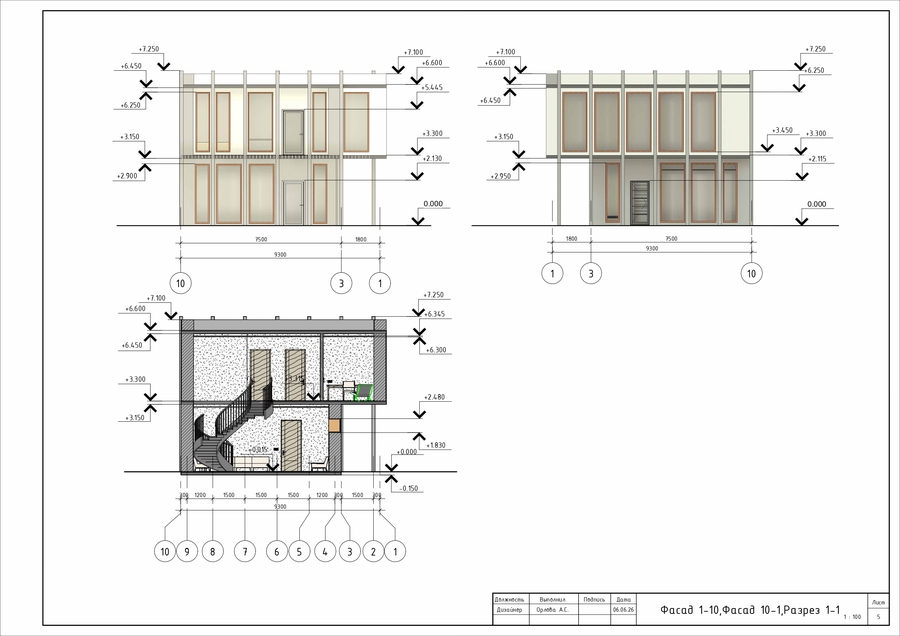

фасады | разрез

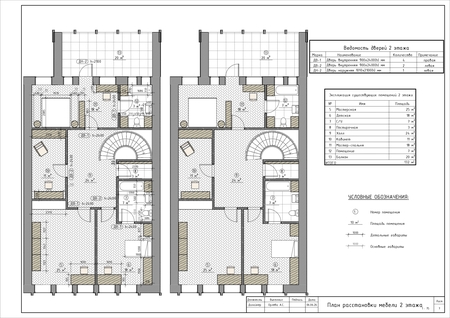

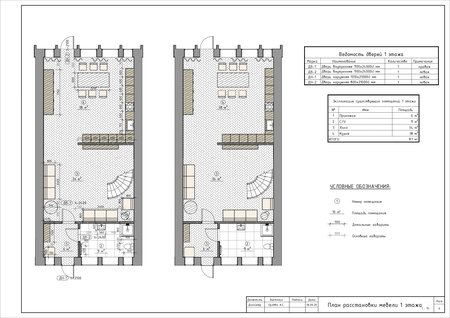

планы расстановки мебели

Исходный размер 3500x2480

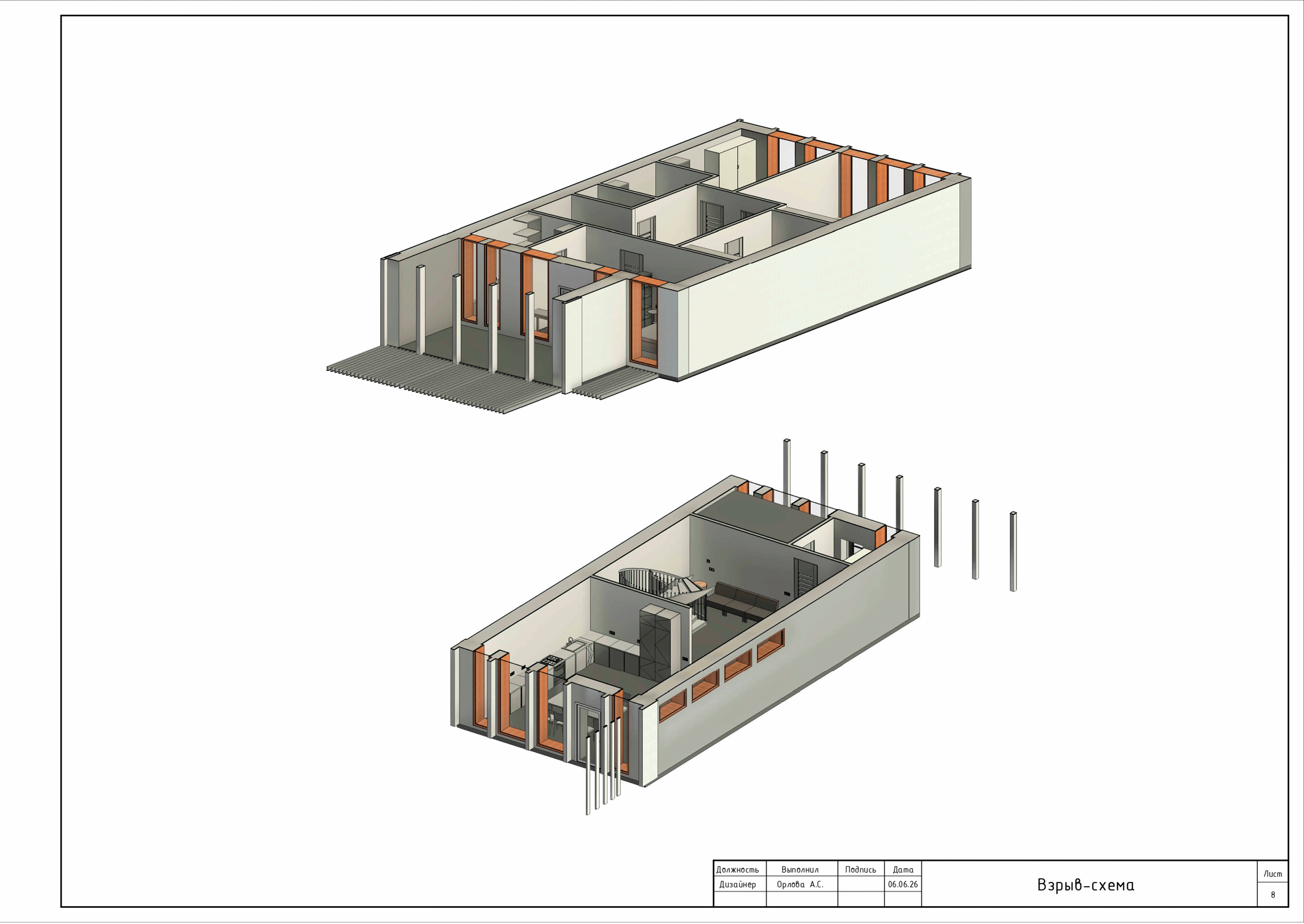

взрыв схема| перспективные виды
Исходный размер 2481x1754
схема разверток

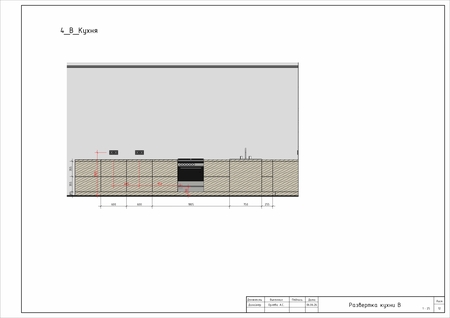

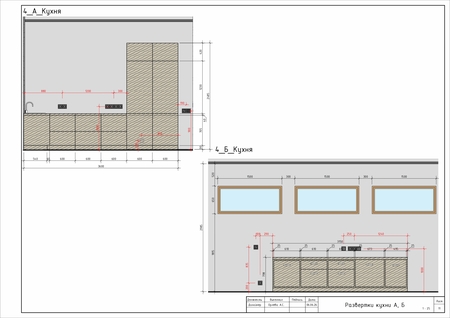

кухня
Исходный размер 3500x2480
спальня | с/у

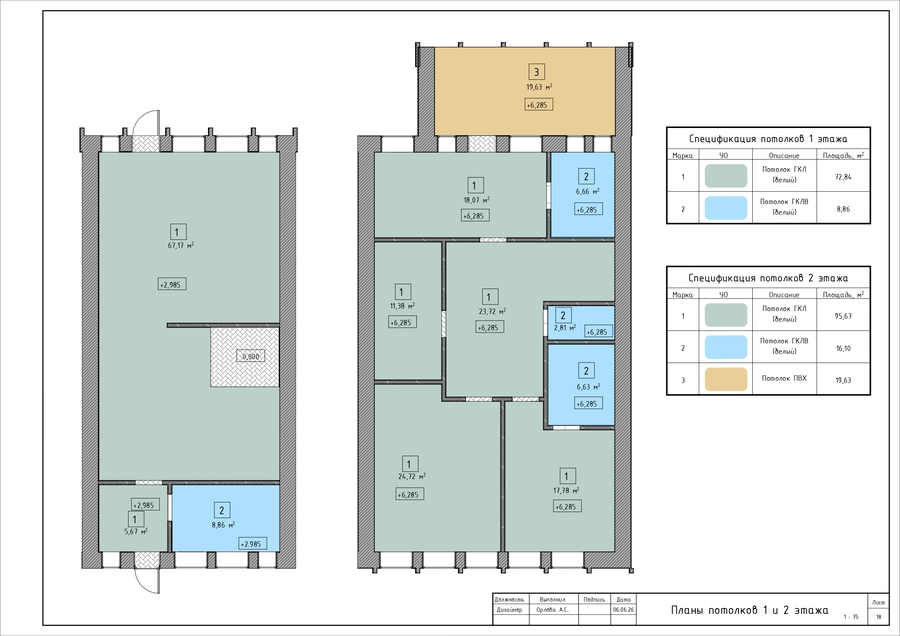

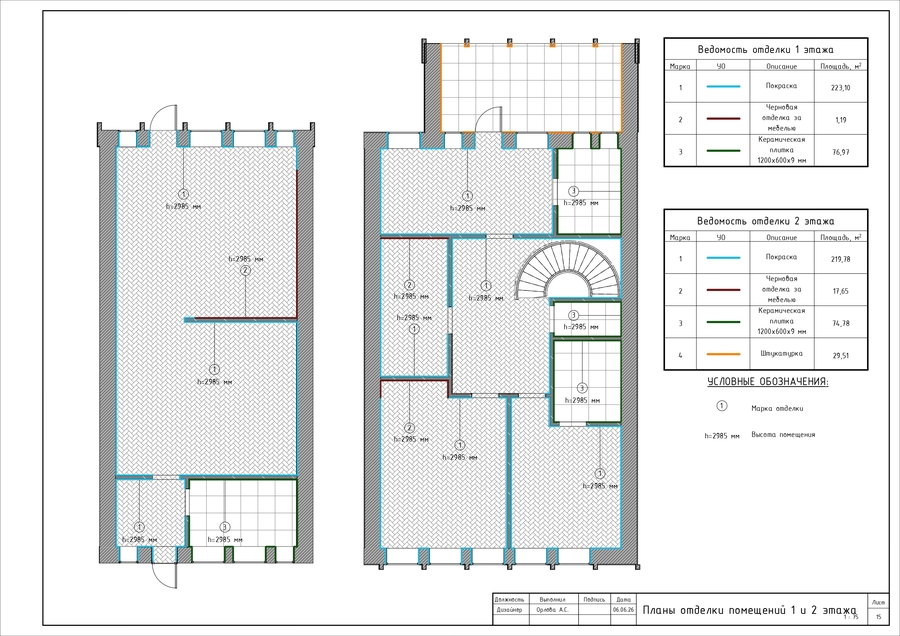

план отделки стен | план потолков

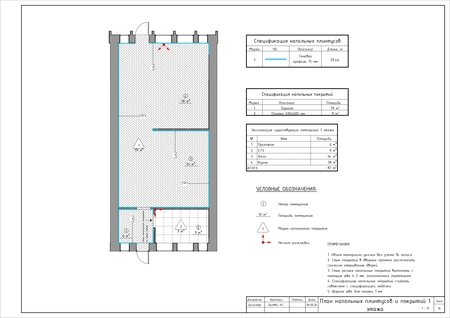

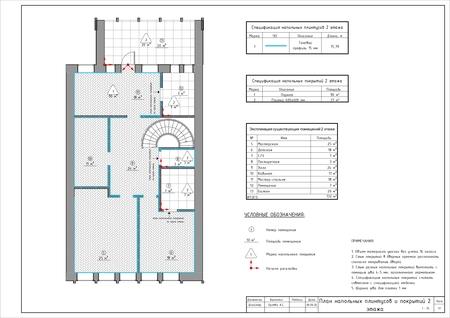

план напольных покрытий и плинтусов

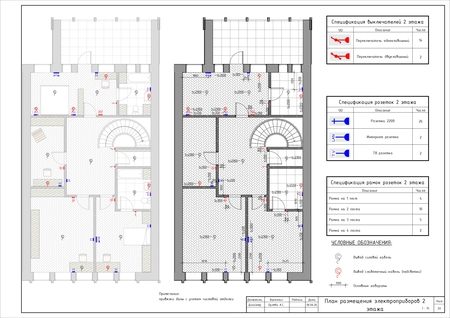

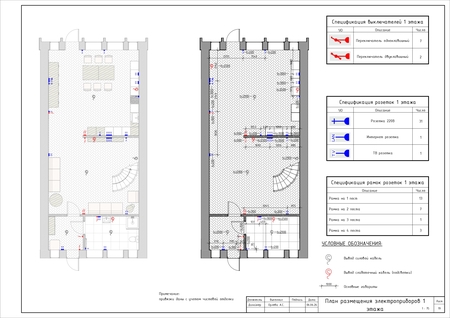

схема размещения силового и слаботочного оборудования

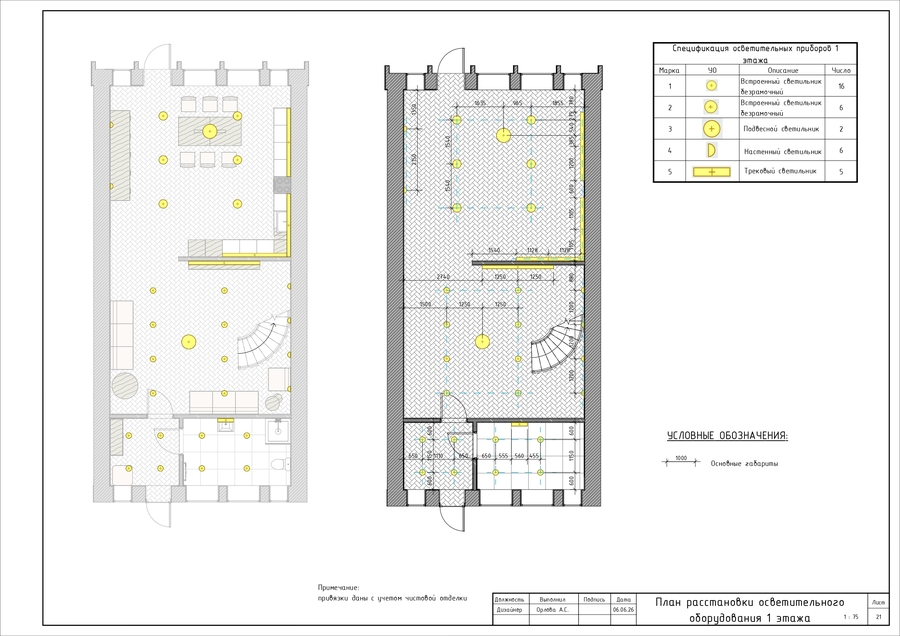

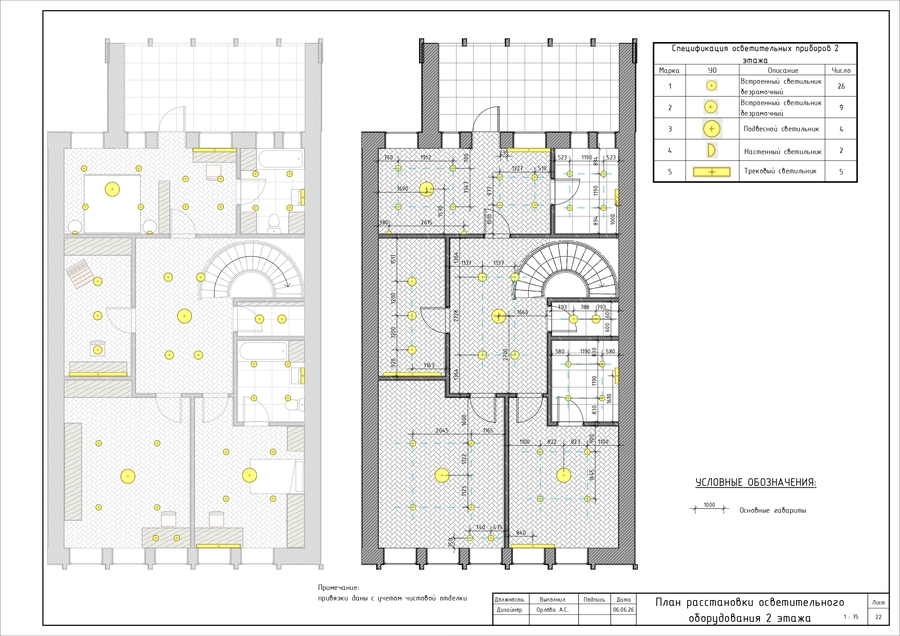

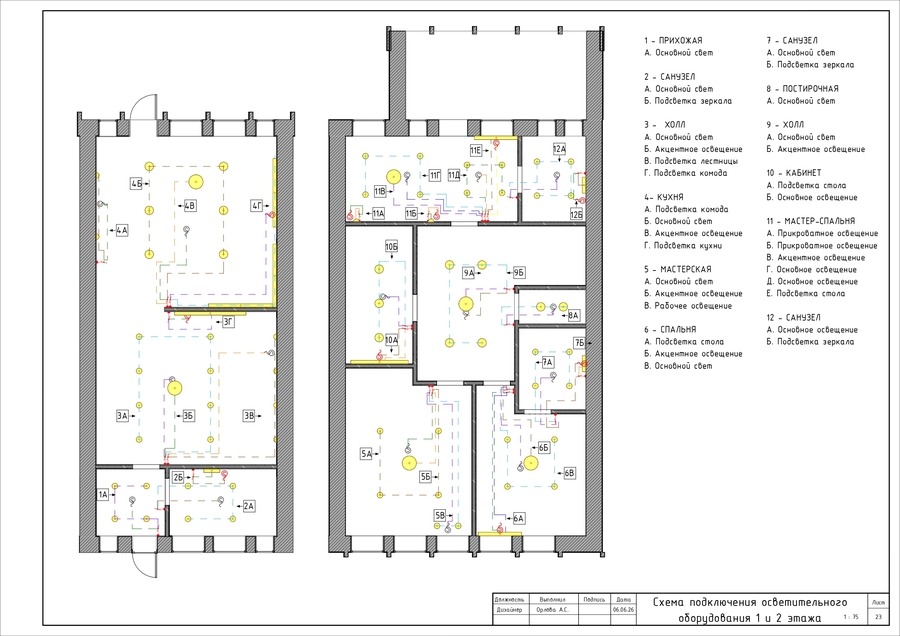

планы расстановки осветительного оборудования | группы включения осветительного оборудования
