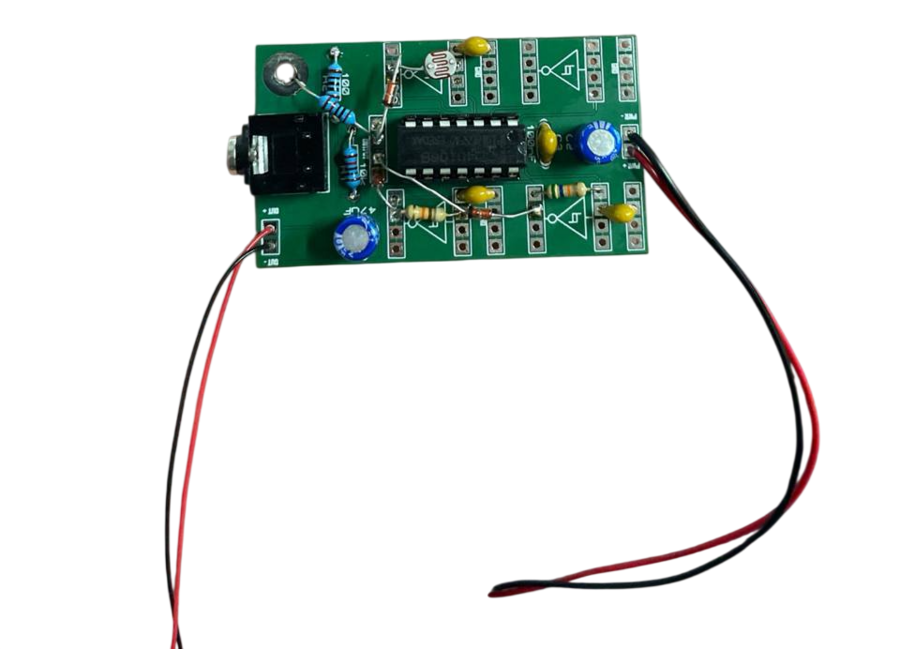

ФОТОСИНТ
В центральной части платы размещена микросхема в корпусе DIP, выполняющая основную функциональную роль в схеме. Она используется в качестве генератора, формирующего аудио сигнал. Вокруг микросхемы расположены пассивные компоненты — резисторы и конденсаторы, образующие частотно-зависимые цепи, определяющие параметры сигнала — частоту, амплитуду, форму колебаний.

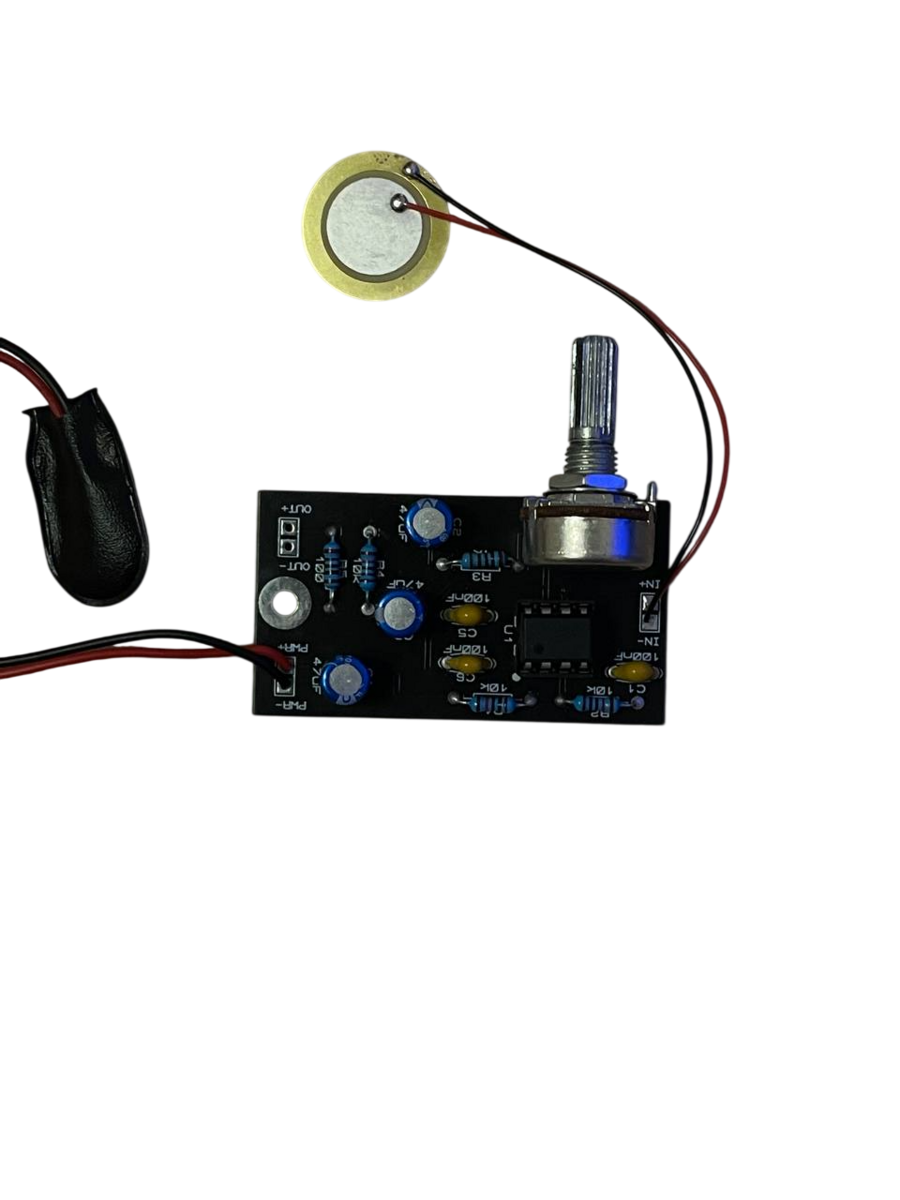

УСИЛИТЕЛЬ
В основе схемы лежит микросхема в корпусе DIP, выполняющая роль усилительного элемента. Данная микросхема обеспечивает увеличение амплитуды входного электрического сигнала до уровня, необходимого для последующей обработки или воспроизведения. Это классическая схема усилителя с обратной связью, позволяющая стабилизировать коэффициент усиления и снизить уровень искажений.
