Концепция проекта
GeoForm Rings — это серия 3D-печатных колец, в основе которой лежит идея перевода геометрических и математических принципов в форму украшения. Проект рассматривает кольцо не только как декоративный объект, но и как носитель структуры: каждая модель строится вокруг конкретной геометрической логики — непрерывности, периодичности, гранности или параметрического рельефа.

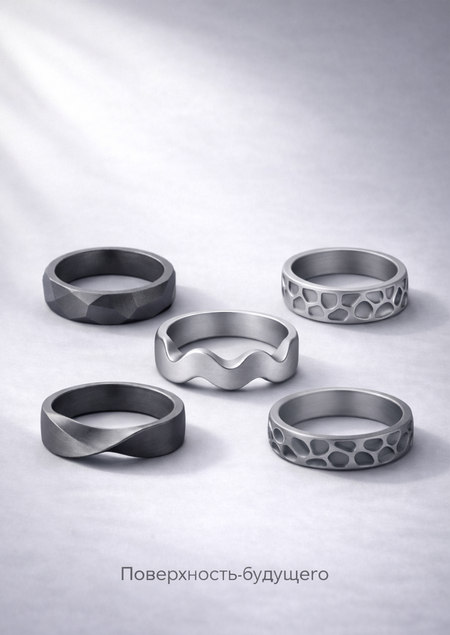

В серию входят пять колец: GeoForm Möbius, GeoForm Sine, GeoForm Facet, GeoForm Voronoi и GeoForm Gyroid. Каждое из них визуально выражает отдельный принцип: лента Мёбиуса, синусоидальная волна, многогранная форма, рельеф Вороного и гироидная структура. При этом все модели объединены единым визуальным языком: минималистичная пластика, чистый силуэт, сдержанная детализация, мягкие скругления и технологичный характер поверхности.
Ключевая задача проекта — показать, как сложные геометрические идеи могут быть адаптированы к реальному производству средствами 3D-печати. Поэтому формы разрабатываются с учётом ограничений смоляной печати (SLA/MSLA): достаточной толщины элементов, отсутствия хрупких ажурных зон и конструктивной надёжности.
Промо-изображения
Изображения эскизов
Рекламные постере
ТЗ
Серия GeoForm Rings представляет собой коллекцию из пяти 3D-печатных колец, объединённых общей геометрической концепцией и единым визуальным языком. В состав серии входят модели GeoForm Möbius, GeoForm Sine, GeoForm Facet, GeoForm Voronoi и GeoForm Gyroid. Каждое кольцо основано на отдельном математическом принципе, однако все изделия проектируются как часть одной коллекции — с близкими пропорциями, схожим характером поверхности и общими требованиями к производству.
Производство серии ориентировано на получение физических прототипов, пригодных для демонстрации дизайнерской концепции и оценки формы в материале. Основной задачей является не только визуальная выразительность, но и технологическая реалистичность: кольца должны быть корректно подготовлены к печати, сохранять читаемость геометрии и выдерживать базовую эксплуатационную нагрузку как демонстрационные изделия.
В качестве технологии изготовления используется смоляная 3D-печать (SLA/MSLA) на принтерах линейки Anycubic Photon, а подготовка моделей к печати выполняется в Anycubic Photon Workshop — фирменном слайсере для resin-печати. Anycubic описывает Photon Workshop как программное обеспечение, специально предназначенное для смоляной печати; в документации также указаны базовые операции импорта модели и дальнейшей нарезки.
Исходные 3D-модели серии создаются и выгружаются через веб-интерфейс Meshy.ai, который предоставляет инструменты Text to 3D и Image to 3D для генерации объёмных форм по текстовому описанию или изображению. Платформа позиционируется как инструмент для быстрого создания 3D-моделей, что соответствует задачам раннего этапа проектирования и поиска формы. После выбора удачных вариантов модели экспортируются в производственный формат STL (каждое кольцо — отдельным файлом). Поддержка STL для рабочих сценариев Meshy зафиксирована в их справочных материалах.
Материалы и характер поверхности
Для изготовления используется фотополимерная смола, ориентированная на высокую детализацию. Предпочтительны составы класса standard resin или ABS-like resin, обеспечивающие более стабильную геометрию и меньший риск сколов на тонких участках. На уровне визуальной подачи серия предполагает матовую поверхность в графитовом, сером или дымчатом оттенке — это подчёркивает геометрию колец и делает рельефы более читаемыми при рассеянном освещении.
После печати допускается стандартная постобработка: промывка, UV-досветка, снятие поддержек, локальная шлифовка следов контакта и, при необходимости, финишное матирование или окраска для выравнивания серии по цвету.
Размерные и конструктивные требования
Поскольку проект создаётся как серия, размеры колец задаются в виде единых диапазонов, которые затем адаптируются под конкретный размер пальца. Базовый внутренний диаметр принимается в диапазоне 17–21 мм, с шагом изменения 0,5 мм при необходимости выпуска нескольких посадочных размеров.
Конструктивные параметры серии задаются следующим образом:
ширина кольца (высота по пальцу) — 6–10 мм;
рекомендуемая толщина ленты — 2,5–3,0 мм;
минимально допустимая толщина на локальных участках — 2,0 мм;
минимальная толщина рельефных элементов и перемычек — 1,2–1,5 мм;
минимальный размер отверстий или окон (если они предусмотрены) — 2,5–3,0 мм.
Для повышения комфорта при носке внутренняя кромка кольца должна иметь скругление 0,6–1,0 мм, а внешние ребра — фаску или мягкое скругление в пределах 0,3–0,8 мм. Внутренняя поверхность должна оставаться гладкой, без острых переходов и следов поддержек в зонах контакта с пальцем.
Требования к геометрии моделей
Все модели серии должны быть подготовлены как корректные печатные тела:
замкнутая геометрия (watertight mesh);
отсутствие non-manifold участков;
отсутствие самопересечений;
корректные нормали;
отсутствие сверхтонких и хрупких элементов;
отсутствие закрытых внутренних полостей, способных удерживать смолу.
Отдельное требование касается моделей с параметрическим узором — GeoForm Voronoi и GeoForm Gyroid. Для повышения надёжности и упрощения печати их геометрия выполняется в виде рельефа (углубления), а не в виде тонкой сквозной ажурной решётки. Такое решение сохраняет визуальную идею и одновременно снижает риск поломки, деформации и сложной постобработки.
Индивидуальные требования к моделям серии
Каждое кольцо имеет собственную конструктивную специфику, которую необходимо учитывать при подготовке к печати.
GeoForm Möbius требует равномерной толщины ленты в зоне перекрута и плавного перехода поверхностей без «истончения» на краях. GeoForm Sine должен сохранять плавность волнового профиля без слишком тонких «пиков» и резких перегибов. GeoForm Facet проектируется с читаемыми гранями, но с микрофасками, снимающими излишнюю остроту и улучшающими световой рисунок. GeoForm Voronoi требует рельефа достаточной глубины для визуальной читаемости, но без чрезмерного ослабления тела кольца. GeoForm Gyroid выполняется как рельефная параметрическая структура с равномерной глубиной и плавными переходами, без тонких перемычек.
Подготовка к печати в Anycubic Photon Workshop
После экспорта из Meshy.ai STL-файлы загружаются в Anycubic Photon Workshop, где выполняется производственная подготовка:
проверка масштаба и соответствия размеров;
размещение модели на платформе;
выбор ориентации печати;
расстановка поддержек;
просмотр нарезки по слоям (slice preview);
экспорт в формат, совместимый с конкретной моделью принтера Anycubic Photon.
В документации Photon Workshop отдельно указывается возможность импорта STL/OBJ и стандартный сценарий начала работы через импорт модели, что соответствует описанной логике пайплайна.
Для колец рекомендуется печать под углом 25–45°: это позволяет уменьшить заметность следов поддержек и повысить качество поверхности на наиболее видимых участках. Декоративные зоны (особенно рельефные) желательно ориентировать так, чтобы точки контакта поддержек приходились на менее заметные части изделия. Для моделей с рельефом также важно обеспечить ориентацию, удобную для промывки и последующей досветки.
Параметры печати и постобработка
Точные параметры печати зависят от используемой смолы и конкретной модели принтера, однако в качестве базовых проектных настроек принимаются:
высота слоя: 0,03–0,05 мм;
поддержки: лёгкие или средние, с контролем точек контакта;
экспозиция: по профилю смолы и результатам предварительной калибровки.
После печати изделия проходят стандартный цикл обработки: промывка, UV-досветка, снятие поддержек, локальная шлифовка и при необходимости финишная обработка поверхности. На этапе контроля качества проверяется сохранность геометрии, читаемость рельефа, отсутствие трещин, сколов и критичных дефектов, а также комфорт внутренней поверхности кольца.
Описание процесса с указанием инструментов и последовательности
Проект GeoForm Rings — это серия из пяти колец, в которой украшение рассматривается не как декоративный объект в привычном смысле, а как форма, рожденная из геометрического принципа. В основе коллекции лежит идея перевода математических и параметрических структур в носимые предметы: чистые, выразительные и технологически реалистичные для 3D-печати. Серия включает пять моделей: GeoForm Möbius, GeoForm Sine, GeoForm Facet, GeoForm Voronoi и GeoForm Gyroid. Каждое кольцо опирается на отдельную геометрическую логику — непрерывность, периодичность, гранность, клеточную структуру и минимальную поверхность, — но все вместе они образуют единую коллекцию благодаря общему визуальному языку и единым ограничениям производства.
От идеи к системе: как появилась концепция серии
Работа над проектом началась не с конкретной формы, а с поиска объединяющей темы. Важно было выбрать направление, которое одновременно: позволяет создать серию из нескольких предметов, имеет ясную концептуальную основу, и хорошо подходит для цифрового моделирования и 3D-печати. Такой темой стала геометрия — не как абстрактный декоративный мотив, а как источник формообразования. Это решение оказалось особенно удачным для учебного проекта: геометрические принципы легко объяснить, они хорошо считываются визуально и при этом позволяют показать связь между математикой, дизайном и производством. На этом этапе были сформулированы основные принципы коллекции: минималистичный характер форм, читаемый силуэт каждого изделия, ограниченное количество деталей, технологичная пластика поверхности, адаптация сложных идей под реальные ограничения печати. Отдельное внимание уделялось тому, чтобы серия воспринималась как единый бренд, а не как набор случайных экспериментов. Поэтому с самого начала закладывался общий «дизайн-код»: схожая толщина ленты, аккуратные фаски, мягкие скругления, сдержанный характер поверхности и отсутствие избыточной декоративности.
Выбор моделей
Следующим шагом стало определение состава серии. Задача заключалась в том, чтобы подобрать формы, которые будут достаточно разными по пластике, но останутся внутри одной визуальной и производственной логики. В итоговый набор вошли: GeoForm Möbius — кольцо, вдохновлённое лентой Мёбиуса, как образом непрерывной поверхности; GeoForm Sine — форма с синусоидальным профилем, выражающая идею ритма и периодичности; GeoForm Facet — многогранная версия кольца, основанная на языке плоскостей и граней; GeoForm Voronoi — кольцо с рельефным паттерном Вороного, отсылающим к структуре распределения пространства; GeoForm Gyroid — модель с гироидным рельефом, связанная с параметрической геометрией и минимальными поверхностями. На этом этапе важно было не только выбрать «красивые» идеи, но и заранее оценить их с точки зрения производства. Некоторые математические структуры в чистом виде выглядят эффектно, но плохо подходят для смоляной печати: они могут оказаться слишком хрупкими, слишком ажурными или неудобными для промывки и постобработки. Поэтому уже на стадии отбора закладывался принцип: сложная геометрия — да, хрупкая геометрия — нет.
Роль ИИ в проекте
Ключевую роль в проекте сыграл Meshy.ai, который использовался как веб-инструмент для генерации 3D-моделей. Это позволило быстро перейти от текстового описания идеи к объемной форме и существенно ускорить этап визуального поиска. Вместо долгого ручного перебора вариантов «с нуля» стало возможным: быстро получать несколько версий одной и той же концепции, сравнивать характер формы, оценивать выразительность силуэта, и выбирать направления для дальнейшей доработки. Для каждой модели серии подготавливались текстовые описания (промпты), в которых фиксировались: геометрический принцип, желаемая пластика, ограничения по толщине, характер поверхности, и общее ощущение от объекта (минималистичный, индустриальный, технологичный). Такой подход оказался особенно полезен для проекта учебного формата: он позволил не просто «сгенерировать что-то красивое», а встроить ИИ в осмысленный дизайнерский процесс — как инструмент исследования формы.
Адаптация под 3D-печать
После получения базовых моделей через Meshy.ai начался один из самых важных этапов — проверка их пригодности к реальному производству. Для проекта было принципиально важно, чтобы кольца не оставались только цифровыми визуализациями, а могли быть изготовлены на смоляном 3D-принтере. При анализе форм учитывались ограничения SLA/MSLA-печати: минимальная толщина элементов, риск хрупких перемычек, удобство промывки после печати, отсутствие закрытых внутренних полостей, в которых может задерживаться смола, возможность аккуратной постановки поддержек. Именно на этом этапе часть идей была скорректирована. Например, структуры Voronoi и Gyroid в «ажурном» виде могли бы выглядеть эффектно, но были бы слишком тонкими и сложными в печати. Поэтому они были переведены в формат рельефа: геометрический узор сохранился как визуальная идея, но стал частью монолитной поверхности кольца. Это решение позволило одновременно сохранить концептуальность и повысить надёжность изделий. Такой способ работы оказался важным методическим выводом проекта: дизайн для 3D-печати требует не только визуального мышления, но и инженерной дисциплины.
Экспорт моделей через Meshy.ai
После выбора и проверки форм выполнялся экспорт моделей через веб-интерфейс Meshy.ai. Каждое кольцо сохранялось отдельно, в формате STL, с расчётом на дальнейшую подготовку в слайсере. Отдельный экспорт каждой модели был важен по нескольким причинам: проще контролировать версионность, удобнее подготавливать индивидуальные настройки печати, легче формировать комплект файлов для передачи и проверки. На этом этапе также фиксировались базовые параметры изделий: внутренний диаметр (посадочный размер), ширина кольца, толщина ленты, глубина рельефа (для Voronoi и Gyroid), характер скруглений и фасок. Фактически это был переход от концептуального этапа к производственному: модель становилась не просто визуальным объектом, а файлом, пригодным для изготовления.
Подготовка к печати в Anycubic Photon Workshop
Следующим этапом была подготовка STL-моделей к печати в Anycubic Photon Workshop — слайсере для смоляных принтеров линейки Anycubic Photon. Здесь проект окончательно переходил в производственную логику. В слайсере выполнялись следующие операции: импорт STL-файлов, размещение модели на платформе, выбор ориентации печати, расстановка поддержек, проверка масштаба, настройка параметров печати под используемую смолу, просмотр нарезки по слоям. Особое внимание уделялось ориентации моделей. Для колец это влияет не только на качество поверхности, но и на количество следов от поддержек. Декоративные зоны старались располагать так, чтобы точки крепления поддержек приходились на менее заметные участки. Для рельефных моделей (Voronoi и Gyroid) важно было также обеспечить хорошую промывку и читаемость рельефа после печати. Проверка модели по слоям (slice preview) использовалась как финальный контроль геометрии: так можно заметить проблемные зоны, слишком тонкие участки или нежелательные эффекты ещё до запуска печати.
Производственная логика серии
Выбор смоляной печати (SLA/MSLA) для серии GeoForm Rings был обусловлен характером самих объектов. Кольца — это небольшие изделия с высокой требовательностью к точности, чистоте силуэта и качеству поверхности. Смоляная печать в этом случае даёт несколько ключевых преимуществ:
высокую детализацию рельефа;
более аккуратную передачу фасок и скруглений;
чистую геометрию на небольшом масштабе;
возможность получить прототипы, близкие к «ювелирной» подаче формы.
При этом проект сознательно не стремился к сложной декоративности. Наоборот, сильной стороной серии стала сдержанность: математическая идея читается не через перегрузку деталями, а через точность формы, пропорции и характер поверхности.
Итог
GeoForm Rings — это серия, в которой геометрия становится не орнаментом, а языком предмета. Каждое кольцо представляет отдельный математический принцип, а вся коллекция демонстрирует, как цифровые инструменты, ИИ-генерация и 3D-печать могут работать в едином процессе. Проект показывает, что даже сложные по идее формы можно сделать производственно реалистичными, если с самого начала учитывать ограничения материала и технологии. В этом смысле серия стала не только визуальным экспериментом, но и практической моделью работы на стыке дизайна, алгоритмического мышления и цифрового производства.
