Конструкции в интерьере
Интерьер любого здания — будь то жилого дома, общественного пространства или промышленного сооружения — начинается не с отделки или расстановки мебели. Его основой являются конструкции.
Конструкции в интерьере — это каркас, на который держится всё остальное. Стены, колонны, лестницы, плоские перекрытия, своды — эти элементы не только обеспечивают прочность и устойчивость здания, но и формируют его пространственную структуру, задают ритм, масштаб и характер внутренней среды.
Рассмотрим постепенно каждый тип элемента, используемый в формировании привычных нам пола, стен и потолка.

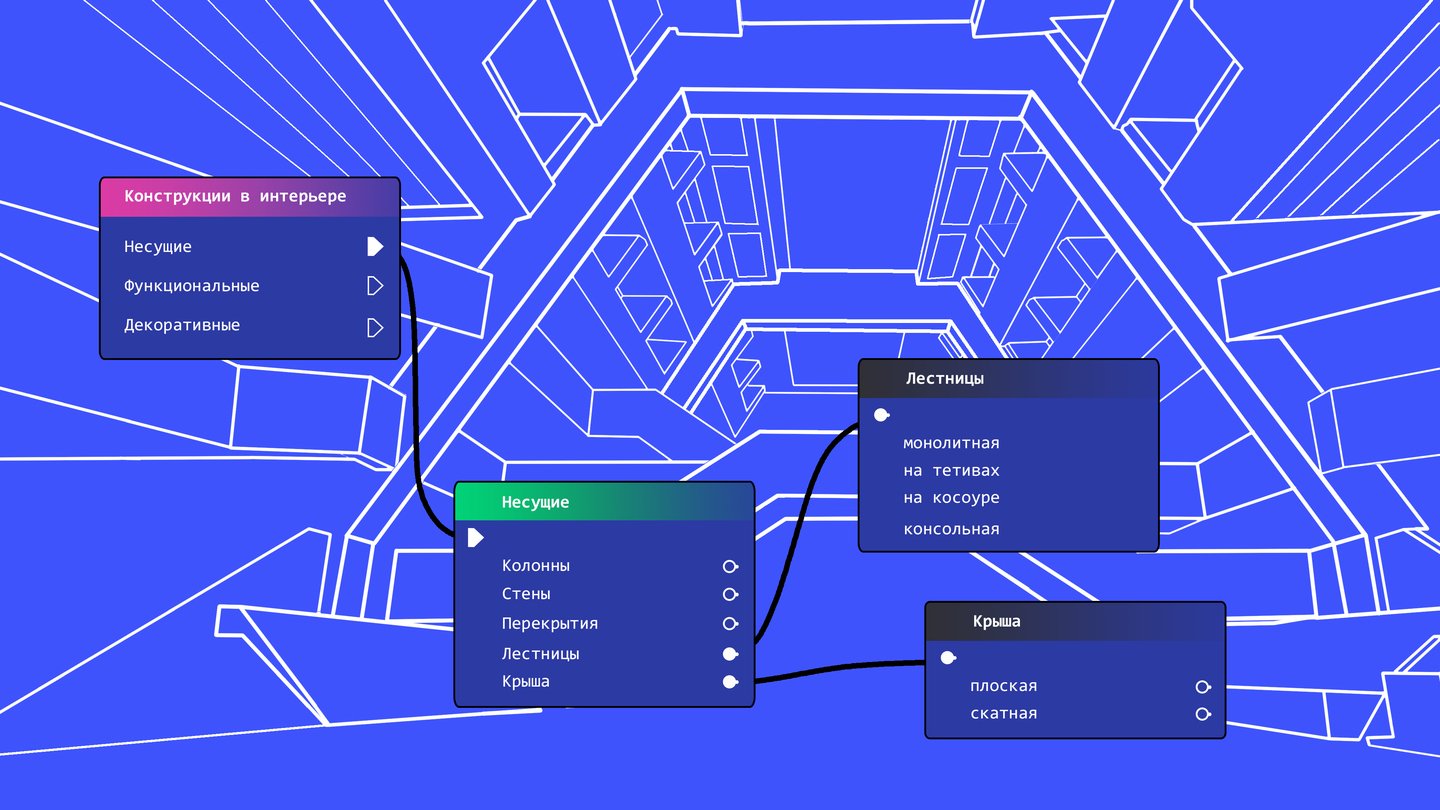

Конструкции в интерьере можно разделить на несколько групп:

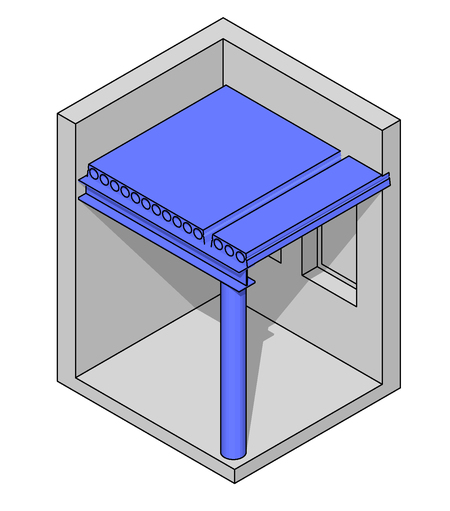

Несущие (строительные)
— стены — перекрытия — колонны — пилоны — перекрытия — лестницы

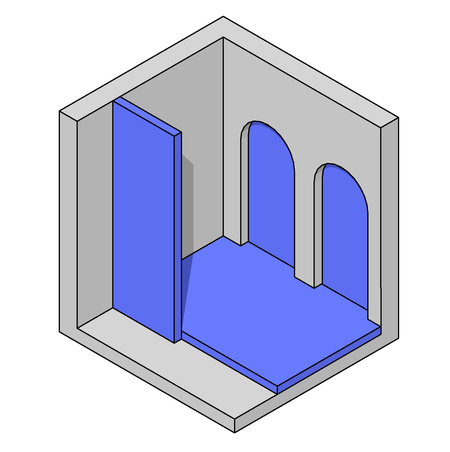

Функциональные (зонирующие)
— ниши — перегородки — подиумы

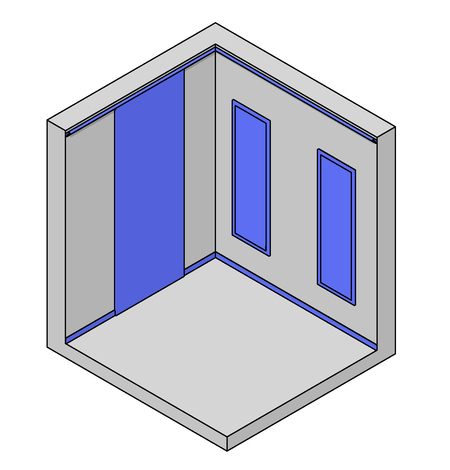

Декоративные
— плинтусы — карнизы — молдинги — декоративные панели — каминные порталы
В качестве тренировки попробуем выявить несущие, зонирующие и декоративные конструкции на примерах из игр:
Несущие конструкции. Bioshock Infinite, 2013
Зонирующие конструкции. Cyberpunk 2077, 2020
Декоративные элементы. Dishonored 2, 2016
НЕСУЩИЕ КОНСТРУКЦИИ

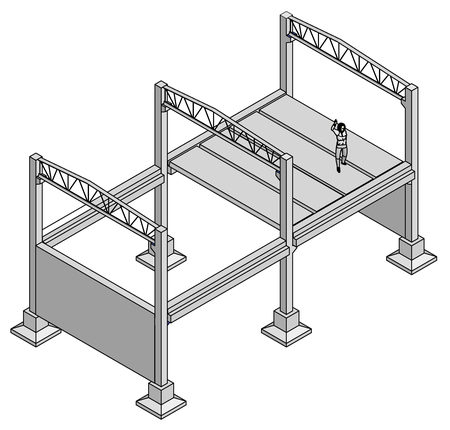

Несущие конструкции — это основа любого здания. Они воспринимают нагрузки от собственного веса, перекрытий, кровли, оборудования и людей, передавая их на фундамент, а затем на грунт. В интерьере эти конструкции не только выполняют инженерную функцию, но и формируют пространство, задавая его геометрию, масштаб и характер.
Несущие конструкции можно разделить на 2 группы: вертикальные и горизонтальные. В интерьере эти две группы работают в неразрывной связке, формируя пространственный каркас помещения.

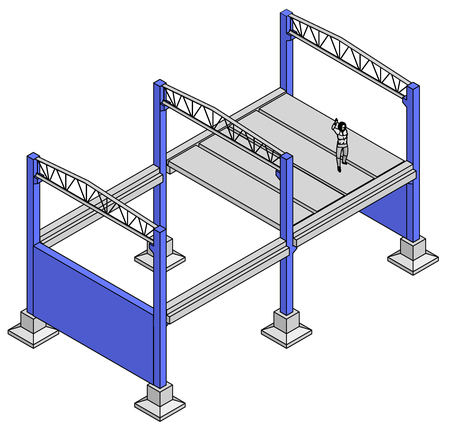

Вертикальные несущие конструкции — элементы, принимающие нагрузку сверху и передающие её вниз к фундаменту. К таким элементам относятся:
— стены — колонны — пилоны — пилястры
Горизонтальные несущие конструкции собирают нагрузку с перекрытий и распределяют её на вертикальные опоры. К горизонтальным несущим элементам относятся: — перекрытия — балки — фермы

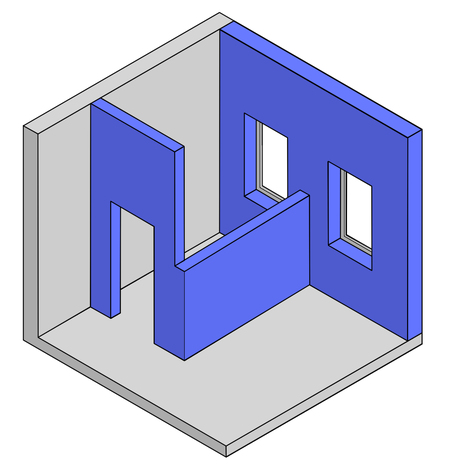

СТЕНЫ
Стены представляют из себя вертикальные плоскости, которые не только несут нагрузку от вышележащих этажей и кровли, но и разделяют внутреннее пространство на отдельные помещения. В интерьере несущие стены диктуют расположение дверных и оконных проёмов, формируют ниши и простенки. Их толщина в каменных зданиях может достигать значительных величин, что влияет на глубину откосов и характер освещения.
Толщина несущей стены напрямую зависит от нагрузки: чем выше здание и чем больше пролёты перекрытий, тем массивнее должны быть стены нижних этажей, чтобы выдержать вес вышележащих конструкций. Поэтому в исторической застройке, особенно в многоэтажных доходных домах конца XIX — начала XX века, несущие стены на первых этажах заметно толще, чем на верхних.
Например, размер кирпича задает стены размером в один кирпич, в полтора, в два кирпича. Так возникают стены размером 25 см, 38 см, 51 см.
Также толщина стены зависит от применения стены.
12 см — перегородки, не несущие стены 25 см/ 38 см — несущие стены малоэтажных зданий 50 см — несущие стены многоэтажных зданий
Окна
Виды окон
Оконный проём — архитектурный элемент, который выполняет три ключевые функции: обеспечивает естественное освещение, организует связь внутреннего пространства с внешней средой и формирует художественный облик фасада и интерьера. Характер окна — его размер, форма, расположение, глубина откосов, рисунок переплётов — определяет атмосферу помещения не меньше, чем его планировка или отделка.
В современном строительстве для создания светопрозрачных фасадов применяются различные конструктивные решения, каждое из которых имеет свои особенности. Ниже рассмотрены три основных типа систем:
— стоечно-ригельная (каркасная)
— безрамная
— спайдерная
Стоечно-ригельное остекление — это классическая каркасная конструкция, состоящая из вертикальных (стойки) и горизонтальных (ригели) несущих элементов. Стеклопакеты крепятся к этому каркасу, который остаётся видимым.
Видимая ширина профилей обычно составляет 50–80 мм. Высота сечения стоек варьируется от 56 до 240 мм, а ригелей — от 34 до 169 мм (в зависимости от нагрузки).
Стоечно-ригельное остекление
Безрамное остекление — особый тип оформления фасадов, предполагающий установку панелей из цельного закаленного стекла толщиной 6-12 мм без использования видимых соединительных конструкций при отделке фасада здания. Фиксация стекла выполняется к алюминиевому профилю, установленному вверху и внизу светопрозрачных панелей в горизонтальном направлении. Стыки заполняются прозрачным герметиком.
Безрамное остекление
Определите, какие виды остекления использованы в интерьере особняка Скай Ларсен (Skye Larson’s mansion) в игре Watch Dogs: Legion?
Watch Dogs Legion, Ubisoft Toronto, 2020
Спайдерное остекление также относится к безрамным системам, где видимый несущий каркас отсутствует. В данном случае панели фиксируются с помощью специальных кронштейнов — спайдеров — представляющих собой пространственные детали из стали.
Спайдеры могут быть 1-, 2-, 3- и 4-рукими и крепятся к несущей конструкции здания. Стекло соединяется со спайдером через просверлённые отверстия с помощью шарнирных болтовых фиксаторов.
КОЛОННЫ
Колонна — это вертикальная линейная опора. В отличие от сплошной стены, колонна передаёт нагрузку точечно, что позволяет создавать открытые, свободно организуемые пространства без глухих перегородок.
Чем более высокий этаж, тем меньше нагрузки от вышележащих конструкций. Диаметр колонны уменьшается на более высоких этажах.
Office Building Lyon Confluence Îlot A3, 2018 Леон, Франция
Классическая архитектурная колонна состоит из трёх основных частей:
— капители
— ствола (фуст)
— база (основание)
Античный ионический ордер; Лотосовидные древнеегипетские капители; Капители храма Святой Софии в Константинополе
Капитель — верхняя часть колонны, принимающая нагрузку от перекрытия (балки, арки) и перераспределяющая её на ствол. также является декоративным и смысловым элементом. Кроме конструктивной задачи, капитель также является и художественным элементом.
База (основание) — нижняя часть колонны, служащая переходным элементом от ствола колонны к фундаменту. База распределяет давление от ствола колонны на большую площадь основания, предотвращая концентрацию нагрузки и разрушения.
Базы колонн
Консольные колонны
Чугунные колонны в читальном зале библиотеки Женевьевы, Париж, сер. 19 в.
ЛЕСТНИЦЫ
Лестница в интерьере — это не только функциональный элемент, обеспечивающий вертикальную связь между уровнями, но и важная композиционная доминанта. Её конструкция, материал и форма задают ритм пространству, влияют на восприятие масштаба помещения и могут стать центральным художественным акцентом.
По типу несущего каркаса выделяют следующие лестницы:
Виды конструкций лестниц
Лестница на металлических тетивах
Лестницы на тетивах
Тетива — это наклонная балка, в торцы которой врезаются ступени. Тетивы располагаются по бокам лестничного марша, скрывая торцы ступеней. Такая конструкция создаёт ощущение монолитности и цельности. Тетивы могут быть деревянными, металлическими или железобетонными.
В играх Dishonored 2 и Cyberpunk 2077 в классических и современных интерьерах используются каменные и металлические лестницы на тетивах.
Лестница на каменных тетивах. The Art of Dishonored 2, 2016.

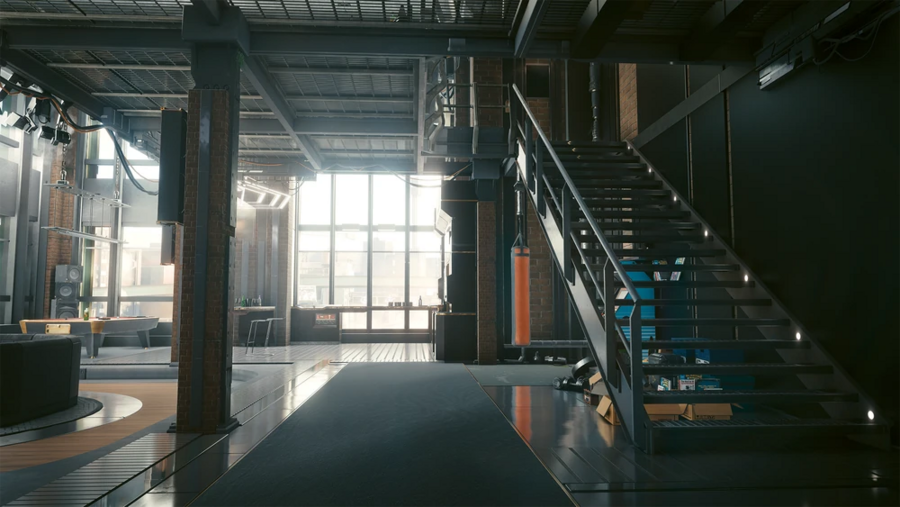

Лестница на тетивах в Cyberpunk 2077
Лестница на двойном косоуре
Лестница на косоуре
Косоур — это наклонная балка, на которую ступени укладываются сверху. В отличие от тетивы, косоур поддерживает ступень снизу, а не с торца. Косоуры могут быть прямые, ломаные (для поворотных лестниц) или зубчатые (с вырезанными гнёздами под ступени). Лестница на одном центральном косоуре выглядит лёгкой и современной; на двух или трёх косоурах — более массивной и устойчивой.
Лестница на монокосоуре. Gta 5, 2013
Консольная лестница
Ступени консольной лестницы одним концом жёстко заделаны в стену, не имея внешних опор с другой стороны. Второй конец ступени остаётся свободным, создавая эффект парения. Консольные лестницы требуют очень прочной стены (обычно бетонной или кирпичной) и тщательного расчёта.
В современных интерьерах такой тип часто сочетают с подвесными тросами или ограждениями из стекла.
Монолитная лестница
Монолитная лестница — это конструкция, выполненная целиком из железобетона непосредственно на месте строительства. В отличие от сборных лестниц (из готовых заводских маршей), монолит не имеет стыков и швов, что придаёт ему особую жёсткость и долговечность.
Основу монолитной лестницы составляет стальной арматурный каркас, который заливается бетоном. Лестница отливается в специально собранную опалубку — форму, повторяющую геометрию будущих ступеней и площадок. После заливки и застывания бетона опалубку снимают, и лестница становится частью здания.
КРЫШИ
Виды крыш
ПЛОСКИЕ КРЫШИ И МЕЖЭТАЖНЫЕ ПЕРЕКРЫТИЯ
Монолитное ж/б перекрытие GTA 5, 2013

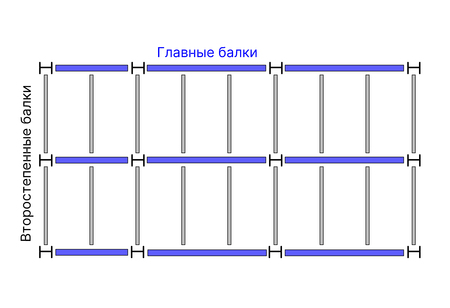

главные и второстепенные балки

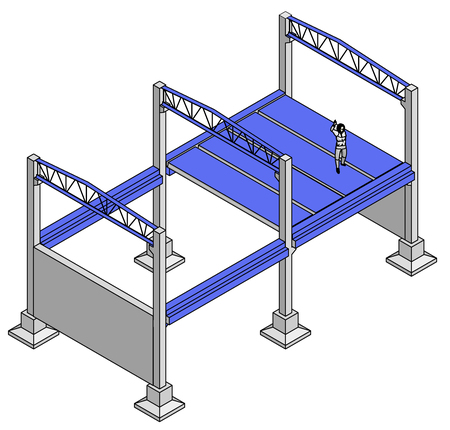

Металлическая сетка балок Cyberpunk 2077, CD Projekt, 2020
СКАТНЫЕ КРЫШИ
Стропильные системы — это несущий «скелет» крыши, который делится на два основных типа: висячие (опираются только на внешние стены) и наслонные (имеют опору на внутренние стены или прогоны). Вид системы выбирается исходя из размера пролета, наличия внутренних опор и нагрузки (снег, ветер).
Типы стропильных систем

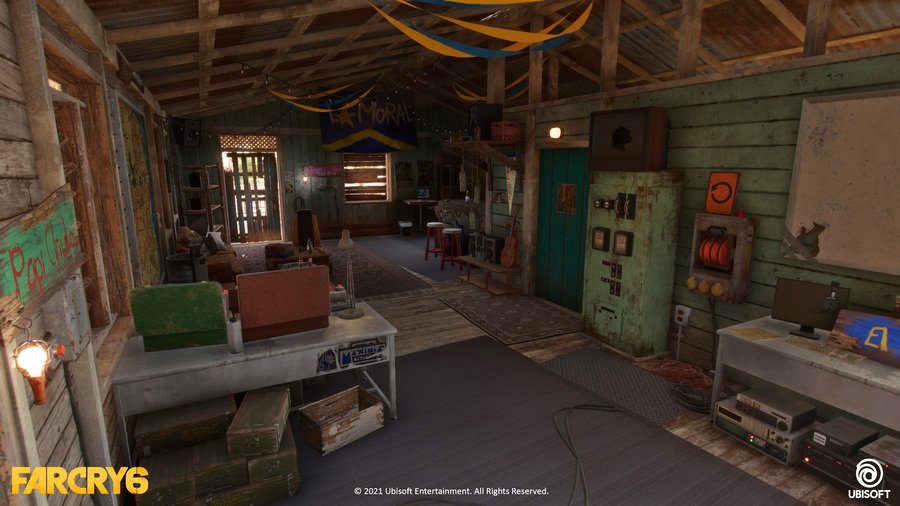

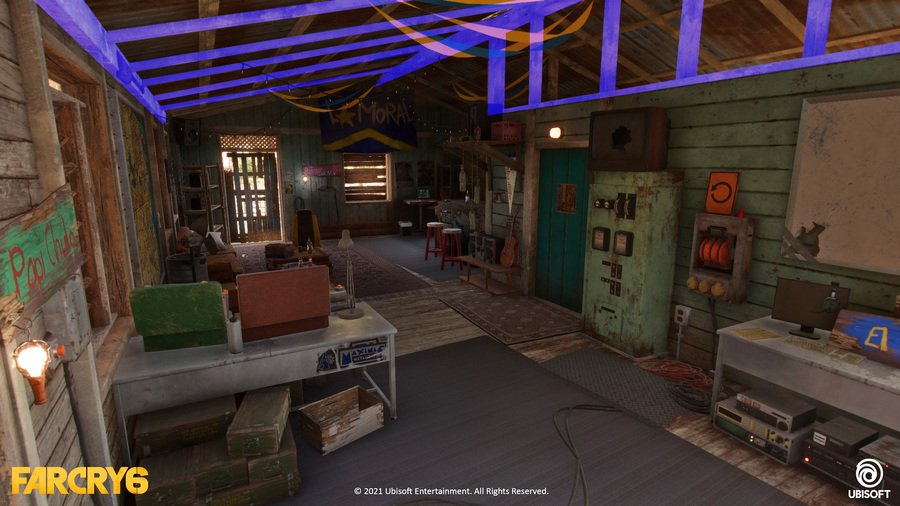

Стропильная система наслонного типа Far Cry 6, Ubisoft, 2018

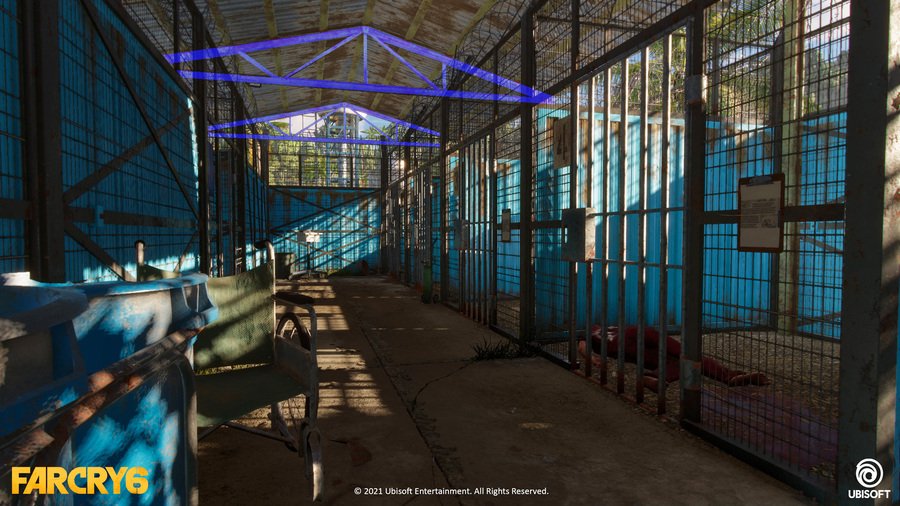

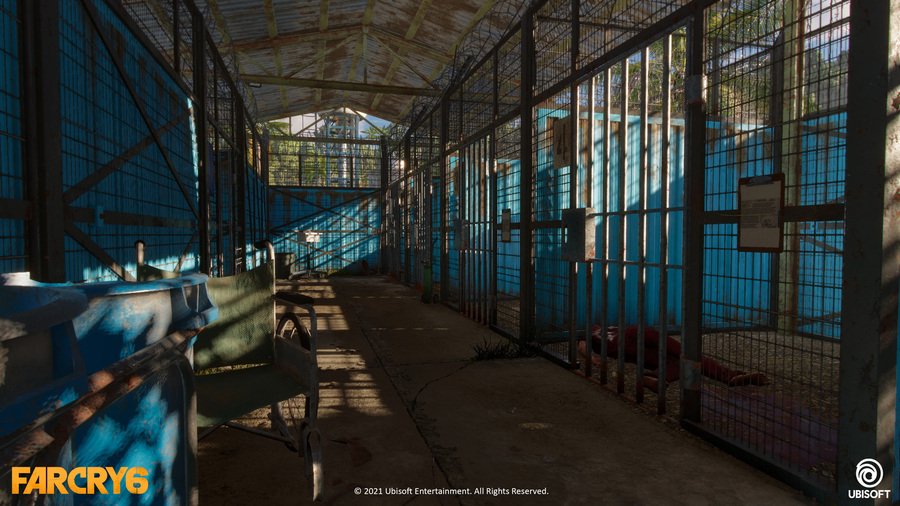

Крыша по металлическим фермам Far Cry 6, Ubisoft, 2018
