В ходе прохождения курса «Основы цифрового черчения» был создан альбом учебных чертежей
В данном проекте представлены: • узоры • сопряжения • проекции • профили архитектурных обломов • чертежи декоративных ваз • балясина • оформление чертежа интерьера с возводимыми перегородками • обмерный план квартиры • спецификация оконных и дверных проёмов • чертеж с возводимыми перегородками • условные обозначения
Исходный размер 1701x1197
Учебные чертежи № 1 и 2. Узоры
Исходный размер 3500x2461
Учебные чертежи 3 и 4. Сопряжения
Исходный размер 1702x1195

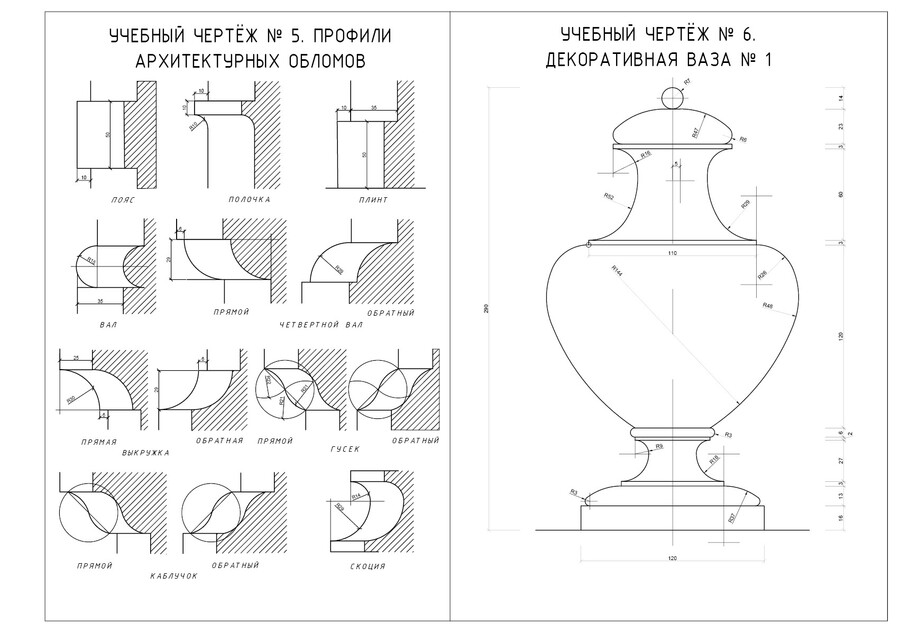

Учебные чертежи № 5 и 6. Профили архитектурных обломов и ваза
Исходный размер 1705x1197
Учебные чертежи № 7 и 8. Ваза и балясина
Исходный размер 1702x1196
Учебный чертеж № 9. Проекции
Исходный размер 1702x1197
Учебный чертеж № 10. Проекции
Исходный размер 3500x2461
План возводимых перегородок
Исходный размер 3500x2461
Работа в выводом чертежей
Исходный размер 3500x2461
Обмерный план квартиры
Исходный размер 1701x1194
Спецификация оконных и дверных проёмов
